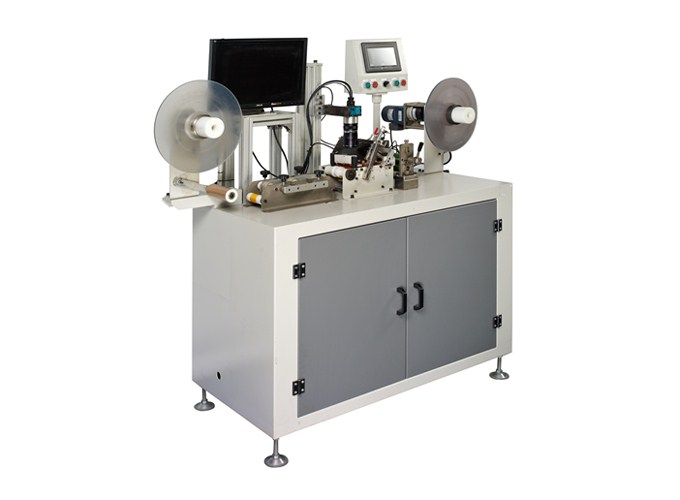

CCD检测机 电子检测仪 CCD检测仪 FFC检测机图片

CCD检测机 电子检测仪 CCD检测仪 FFC检测机

所属目录:ffc设备

搜索关键字:CCD检测机 电子检测仪 CCD检测仪 FFC检测机

信息简介:CCD检测机 电子检测仪 CCD检测仪 FFC检测机

详细信息:
“CCD检测机 电子检测仪 CCD检测仪 FFC检测机”参数说明
是否有现货: 认证: 国际认证
品牌: 特仕 适用范围: 电子产品
分类: 检测仪器仪表 类目: 电缆
型号: CCD 规格: 各种
商标: 特仕机电 产量: 999
“CCD检测机 电子检测仪 CCD检测仪 FFC检测机”详细介绍

CCD检测机 电子检测仪 CCD检测仪 FFC检测机参数:
? ?NO ? ? ? 项? 目 ? ? ?规?? 格? 参? 数 ? 单? 位 备??? 注
? ? 1 ? 机器外形尺寸 1700L×600W×1600H ? ?mm
? ? 2 ? ? 机器型号 ? ? ? ? ? ? ? JC1 ? ? ?/
? ? 3 ? ? 机器重量 ? ? ? ? ? ? ? 750 ? ? Kg
? ? 4 ? ? 使用电压 ? ? ? ? ? ? ? 220 ? ? ?V
? ? 5 ? ?额定总功率 ? ? ? ? ? ? ?0.75 ? ?Kw
? ? 6 ? ? 生产速度 ? ? ? ? ? ? ? ?3 ? M/Min
? ?7 ? ? 检测精度 ? ? ? ? ? ?±0.005 ? ?mm
CCD 检测机操作说明书 整机全图: 作业程序 取出产品规格书与生产流程单的产品规格书号和版本对照。 根据规格书流程确认是否到CCD检测工序。 安装待加工线材制品,把待加工的产品固定在供料架上抬起牵引轮,将卷料依次穿过过渡轮,再穿过夹送轨道、压线板、牵引轮,压下牵引轮。 根据产品规格书设置对应参数及设定阀值。如附3。 运行程序,开始检测。检测3-5个线口数据与二次元所测数据比对,对比相差≤0.015mm则OK,否则进行补正。补正方法如附4。 检测3-5个线口后检查,不良的标识是否与实物相符;不良的标识红线是否清晰;产品压伤、刮伤等;产品的长度;显示公差的确认,附表;确认所测数据是否与线口对应。感应器左边第一个线口为检测数据的第一个数据。 确认好后进行批量检测,一框产品完后需在产品跟踪单上注明“CCD已测”。 附录 附1? 材料的更换方法1.1 两线重叠,从中间剪断1.2 对齐接口,用茶色麦拉接好?1.3 接头置于感应器左边的前面 附2 ? 线口有无感应器的调整?2.1? 将FFC 装在设备上,使上“感应器”头正对着产品的线身上。?2.2 此时先按“按钮1 ”(蓝色)。2.3 再按“按钮3 ”。?2.4 再将产品线口位置移至“感应器”头下,按“按钮2 ”,感应器将自动调整为最佳状态。 附3 附4 ?CCD 数据的补正方法 根据比特测试表所计算出的参数进行补正(补正顺序先补正总间距再补正边距)补正边距-1 ,相当于-0.007mm 。 附5 ? 注意事项5.1? 作业过程中禁止伸手入机器内。5.2? 安装材料时,注意PVC 板应垂直位置再固定螺扭,如固定PVC 板倾斜,易造成PVC 板松脱,材料下滑。5.3? 换材料时,注意镜头的保护,避免碰坏镜头。5.4? 产品穿过夹送轨道时夹具不可夹太紧,要留0.5mm 左右的空间避免产品补强板刮伤。5.5? 数据补正后必须进行再次确认。5.6? 当数据频繁出现扫描异常时及时检查阀值的设置是否OK 、光线强度是否OK 等。5.7? 自检20 分钟/ 次。5.8? 每卷产品都要与二次元对比(3~5 个线口)补正,对比相,0.5 间距,≤0.015mm 则OK ,1.0 间距≤0.025mm ,当只有一个的数据相差很大时,此线口的数据可不计。并报告给带班。5.9? 补正边距-1 ,相当于-0.007mm 。5.10? 当不良较多时,可根据比特表数据微调。

附6 ?????6.1 无公差特殊产品
项目 规格书公差 CCD设定
总间距(TP) ±0.08 ±0.07
总宽度(SW) ±0.08 ±0.07
边距(M) ±0.07 ±0.066
间距(PH) ±0.05 ±0.046
累计 ±0.08 ±0.07
?6.2 公差特殊产品
项目 规格书公差 CCD设定 CCD设定不能小于
总间距(TP) K 缩小0.004 ±0.05
总宽度(SW) K 依图纸 ±0.06
边距(M) K 缩小0.004 ±0.055
间距(PH) K 缩小0.002 ±0.036
累计 K ±0.07 ±0.07
